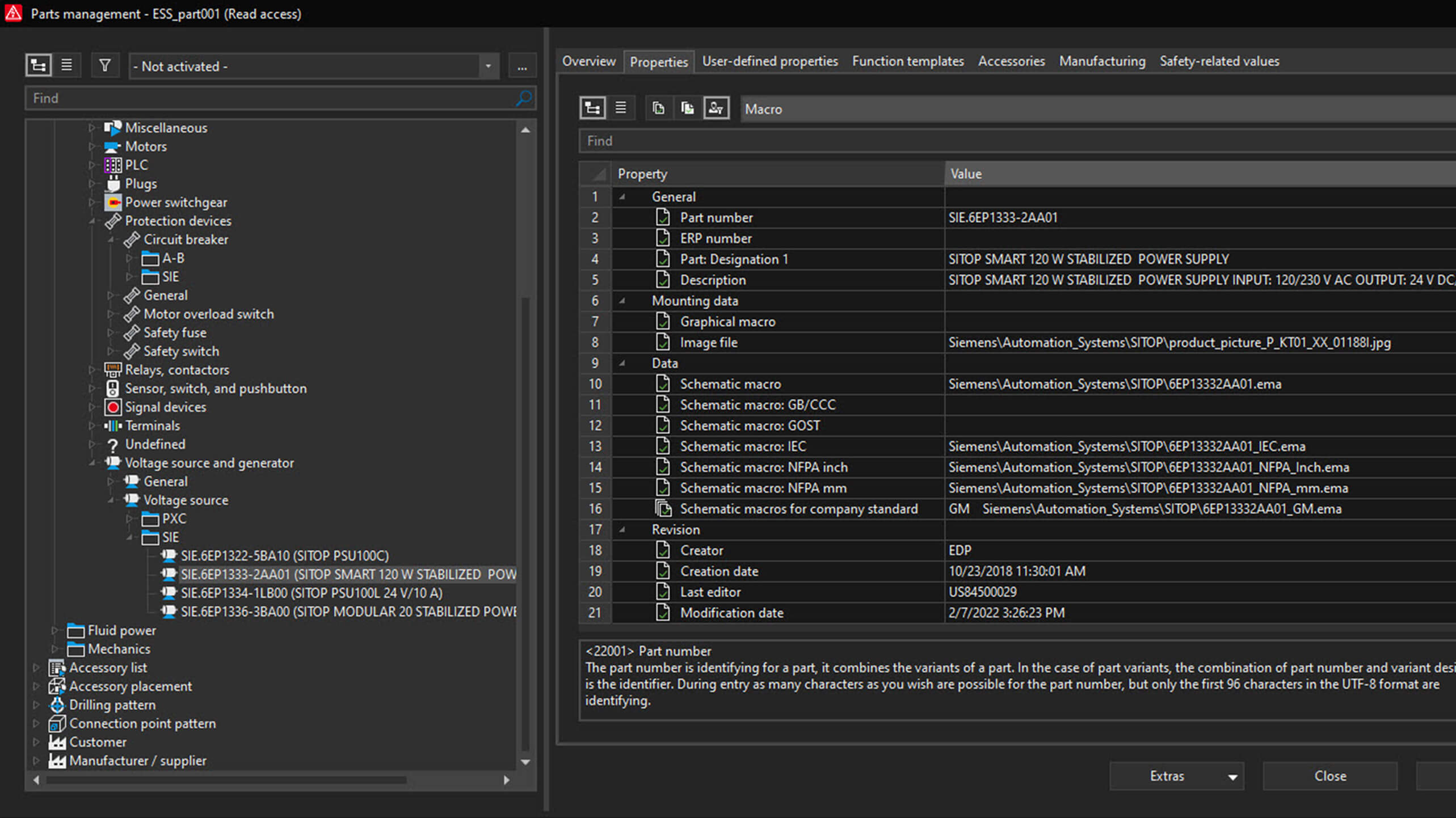

La nouvelle version EPLAN 2025 aide les utilisateurs avec le nouvel aperçu des macros dans la gestion des articles. Outre les images déjà fournies dans la version actuelle, d'autres informations sur les appareils, telles que le modèle 2D, la disposition du boîtier en 3D et la macro des schémas, sont disponibles ici. Les ingénieurs électriciens peuvent voir d'un coup d'œil quelles données et macros sont définies, par exemple pour un moteur, sans avoir à passer par le menu des propriétés.

Les différents types de composants tels que les câbles, les fils ou les bornes ont naturellement des propriétés différentes qui définissent le composant et dont vous avez besoin pour la planification du projet. Dans la Version EPLAN 2025, ces propriétés spécifiques aux composants sont immédiatement disponibles lorsque vous cliquez sur le composant, et ce, non seulement dans l'aperçu des propriétés, mais également dans la gestion des appareils. Les informations affichées sont entièrement configurables et peuvent être définies individuellement pour chaque type de composant.

Dans la Version EPLAN 2025, un nouveau Navigateur de commentaires PDF est disponible dans la barre de ruban, ce qui facilite la collaboration entre les concepteurs et permet d'apporter des corrections aux schémas. Les utilisateurs de cette fonction de collaboration bénéficient en outre d'autres améliorations du navigateur de commentaires, notamment la possibilité d'ajouter vos propres commentaires, listes de tâches et mises à jour d'état. Conseil : Avec EPLAN eVIEW, vous pouvez réaliser une collaboration illimitée et basée sur le cloud, y compris une fonctionnalité étendue de redlining et de greenlining.

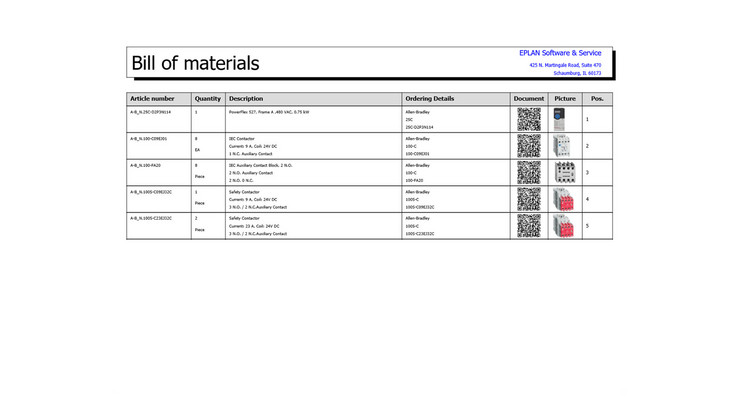

Avec EPLAN Version 2025, vous pouvez rendre vos conceptions plus colorées - avec des images contextuelles et des QR codes que vous pouvez lier aux symboles et placer directement sur ceux-ci. Grâce au lien, l'image s'adapte automatiquement aux modifications apportées aux schémas. En outre, le QR code lié vous offre beaucoup plus de profondeur de données ; il suffit de le scanner pour accéder directement aux instructions d'installation et aux informations relatives à la maintenance. Il contribue à rendre vos schémas plus rapidement compréhensibles pour les services en aval et permet à la production, à la mise en service et au service après-vente d'effectuer leurs tâches plus rapidement.

Les dépendances entre les câbles et les composants, par exemple avec un transformateur de courant, sont automatiquement affichées dans la nouvelle version d'EPLAN Electric P8 et transférées dans les listes de connexion ou de câblage. Cela permet d'éviter les boucles de correction fastidieuses dues à des câbles manquants. Le raccordement mécanique des câbles est également disponible pour la construction de panneaux et d'armoires de commande dans EPLAN Pro Panel. Le logiciel reconnaît automatiquement les dépendances entre les composants et les câbles et achemine le câble à travers le composant sans intervention manuelle.

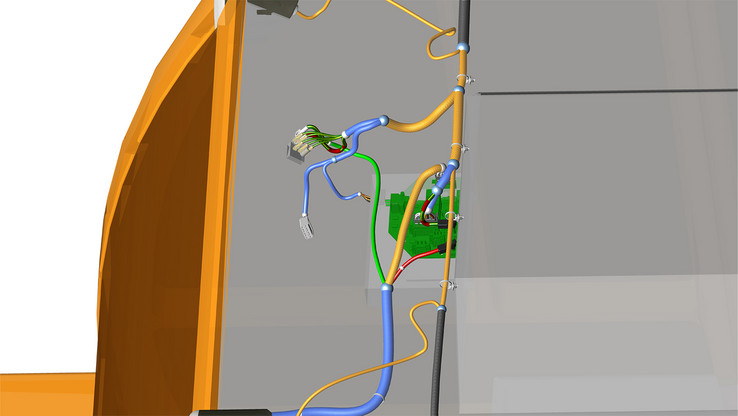

Définir correctement les câbles préfabriqués dans EPLAN Electric P8 et les câbler virtuellement avec précision avec EPLAN Cable proD

Les câbles préfabriqués sont très souvent utilisés pour le câblage des machines. Le défi consiste à définir correctement les schémas et à calculer les bonnes longueurs de câble. EPLAN a trouvé une solution efficace pour ces deux aspects dans la prochaine version : les améliorations d'EPLAN Electric P8 associées au nouvel EPLAN Cable proD font du câblage des machines un jeu d'enfant. EPLAN Cable proD, le nouveau produit disponible à partir de l'été, sert d'interface entre le modèle 3D des systèmes MCAD et les informations de câblage appropriées d'EPLAN Electric P8. Il permet de définir précisément les câbles, de les acheminer et de les commander dans les bonnes longueurs.
