Engineering - Digitalisation and Prototyping Boost Productivity

Ingénierie

La numérisation et le prototypage stimulent la productivité

L'armoire de commande est planifiée et conçue numériquement dans le département d'ingénierie. Les solutions logicielles d'EPLAN fonctionnent parfaitement ensemble pour créer la base de données centrale pour tout votre process de chaîne de valeur : étape par étape, le jumeau numérique du produit initial est créé comme un modèle de données cohérent. Les données 3D de haute qualité représentent le logement et les accessoires du prototype virtuel. Ces données sont complétées par des informations sur les composants et le câblage spécifiques au projet. Dans le cadre de ce process, toutes les données d'ingénierie sont disponibles dans un environnement de solutions centralisé qui peut également être consulté dans les étapes de process en aval. De cette façon, même la personnalisation de masse peut être automatisée et mise en œuvre de manière rentable.

Spécifications techniques

Le fabricant de boîtiers et d'appareillages de commutation reçoit des données clients et les valide en ce qui concerne la disponibilité des données d'articles, leur exhaustivité et leur adéquation pour tous les process ultérieurs, par exemple en matière d'ingénierie et de préparation du travail. Le cas échéant, les données doivent être préparées en conséquence. En outre, les options de boîtier nécessaires et les étapes de process supplémentaires associées sont déterminées.

Votre bénéfice

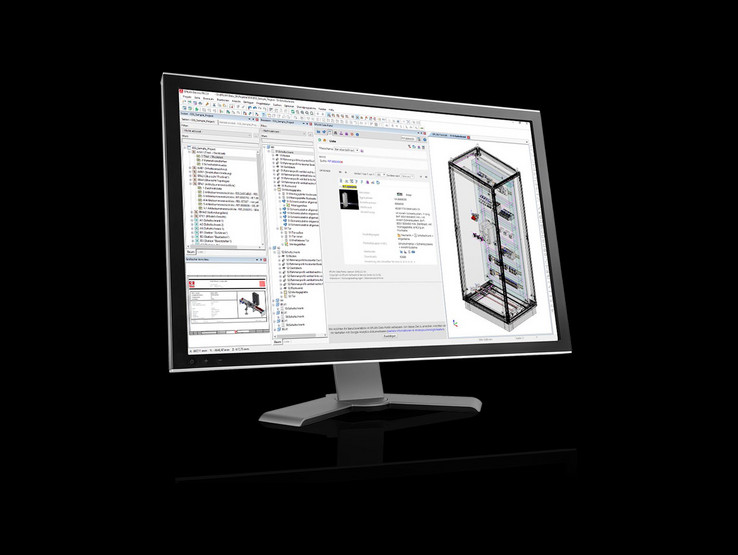

EPLAN Data Portal

  • Trouver rapidement et facilement des données normalisées et applicables au niveau international sur les composants
  • Bénéficier d'un gain de temps évident lors de la planification du projet par rapport aux processus manuels
  • Améliorer la qualité de votre documentation de manière significative
Votre bénéfice

EPLAN Preplanning

  • Gardez toutes les données de votre système, machine ou bâtiment bien structurées et visibles à tout moment
  • Prévoir des informations fondamentales telles que les données relatives aux signaux, aux canalisations et aux câbles sur une base graphique pour améliorer le guidage
  • Tout le personnel concerné a facilement accès aux données techniques saisies dès les premières étapes du projet - et conserve cet accès tout au long et au-delà du projet
  • L'utilisation d'EPLAN Preplanning dans la phase de devis et le transfert transparent des données à l'ingénierie réduisent considérablement vos temps de développement
Votre bénéfice

EPLAN Pro Panel

  • De la création de schémas de circuit et de plans d'assemblage à l'intégration de la production - réalisez toutes les tâches dans un seul logiciel
  • En fournissant des informations sur les commandes et des documents de fabrication complets, vous réalisez la fabrication automatisée de boîtiers
  • Vous réduisez les délais et les coûts - à un niveau de qualité ciblé
  • Vous travaillez de manière rentable - d'un projet individuel de taille 1 jusqu'à la production en volume

Conseil technique & conception

Des solutions appropriées pour le boitier, les accessoires système nécessaires, la distribution d'énergie ainsi que le chauffage, le refroidissement ou la climatisation sont définies.

Votre bénéfice

Conseil en chaîne de valeur

  • Les experts Rittal travaillent avec les clients et utilisent l'outil d'analyse des process pour identifier les gains d'efficacité potentiels tout au long de la chaîne de valeur
  • Les services de conseil fournissent des recommandations pratiques pour réaliser des économies
Votre bénéfice

RiPanel

  • Il vous suffit de choisir un boîtier et des accessoires et de configurer votre nouveau boîtier en toute simplicité
  • Les découpes et les trous percés sont planifiés et visualisés en 3D en temps réel
  • Gagnez beaucoup de temps - les documents et les données de production sont générés automatiquement à la fin du process de configuration : un fichier CAO pour l'ensemble de la configuration, un fichier CNC pour un usinage simple, des données avec des configurations spécifiques au client à transmettre via EPLAN Pro Panel
  • Après la phase de planification, vous pouvez soumettre une demande pour la configuration ou la commander directement en ligne
Votre bénéfice

Ingénierie énergétique

  • Notre système modulaire sans licence vous permet de réduire considérablement vos frais de planification, de commande et de montage : il vous suffit de sélectionner les assemblages et de les placer sur le graphique
  • Les listes de composants, les références techniques et la documentation sont générées automatiquement
  • Une assistance technique est disponible sur demande auprès de Rittal

Conception des fonctions du produit

La conception schématique avec le logiciel CAO - l'ensemble de la chaine de valeur bénéficie ensuite de données d'ingénierie cohérente.

Votre bénéfice

EPLAN Data Portal

  • Trouver rapidement et facilement des données normalisées et applicables au niveau international sur les composants
  • Bénéficier d'un gain de temps évident lors de la planification du projet par rapport aux processus manuels
  • Améliorer la qualité de votre documentation de manière significative
Votre bénéfice

EPLAN Electric P8

  • Choisissez entre une approche de planification de projet graphique, logique ou basée sur des dispositifs pour soutenir les différents process de travail
  • L'autoconnexion vous permet de connecter logiquement les symboles des schémas en un rien de temps
  • Les rapports tels que les schémas de bornes, les schémas de câblage ou les nomenclatures sont générés automatiquement
  • Des fonctions de traitement des données en masse telles que "rechercher et remplacer" et "éditer dans Excel" accélèrent le process de conception tout en augmentant la qualité
Votre bénéfice

EPLAN Fluid

  • Gagner du temps en accélérant les étapes et en réduisant au minimum la nécessité de consulter des services spécialisés
  • La macrotechnologie permet de stocker les normes et l'expertise dans le système afin de les réutiliser ultérieurement
  • La technologie des fluides peut être planifiée conformément aux dernières normes ISO 1219 ou CEI 81346 avec une approche mécatronique

Vérification & correction

La schématique est vérifiée pour sa conformité aux normes, son exhaustivité et son exactitude avant d'être rendue disponible pour les process ultérieurs. De cette manière, les erreurs dans ces derniers, comme par exemple dans la désignation univoque de composants ou dans la description complète de connections électrique peuvent être évitées. Idéalement, cela s'effectue automatiquement avec l'aide du logiciel ECAD.

Votre bénéfice

EPLAN Electric P8

  • Choisissez entre une approche de planification de projet graphique, logique ou basée sur des dispositifs pour soutenir les différents process de travail
  • L'autoconnexion vous permet de connecter logiquement les symboles des schémas en un rien de temps
  • Les rapports tels que les schémas de bornes, les schémas de câblage ou les nomenclatures sont générés automatiquement
  • Des fonctions de traitement des données en masse telles que "rechercher et remplacer" et "éditer dans Excel" accélèrent le process de conception tout en augmentant la qualité
Votre bénéfice

EPLAN Fluid

  • Gagner du temps en accélérant les étapes et en réduisant au minimum la nécessité de consulter des services spécialisés
  • La macrotechnologie permet de stocker les normes et l'expertise dans le système afin de les réutiliser ultérieurement
  • La technologie des fluides peut être planifiée conformément aux dernières normes ISO 1219 ou CEI 81346 avec une approche mécatronique

Infrastructures mécaniques

En fonction des exigences du client, de l'emplacement, des conditions environnementales et de l'espace requis pour l'installation des composants électriques et fluides spécifiés dans le schéma, le type d'enceinte approprié est choisi, dimensionné et complété par les accessoires nécessaires.

Votre bénéfice

RiPanel

  • Il vous suffit de choisir un boîtier et des accessoires et de configurer votre nouveau boîtier en toute simplicité
  • Les découpes et les trous percés sont planifiés et visualisés en 3D en temps réel
  • Gagnez beaucoup de temps - les documents et les données de production sont générés automatiquement à la fin du process de configuration : un fichier CAO pour l'ensemble de la configuration, un fichier CNC pour un usinage simple, des données avec des configurations spécifiques au client à transmettre via EPLAN Pro Panel
  • Après la phase de planification, vous pouvez soumettre une demande pour la configuration ou la commander directement en ligne
Votre bénéfice

EPLAN Data Portal

  • Trouver rapidement et facilement des données normalisées et applicables au niveau international sur les composants
  • Bénéficier d'un gain de temps évident lors de la planification du projet par rapport aux processus manuels
  • Améliorer la qualité de votre documentation de manière significative
Votre bénéfice

EPLAN Pro Panel

  • De la création de schémas de circuit et de plans d'assemblage à l'intégration de la production - réalisez toutes les tâches dans un seul logiciel
  • En fournissant des informations sur les commandes et des documents de fabrication complets, vous réalisez la fabrication automatisée de boîtiers
  • Vous réduisez les délais et les coûts - à un niveau de qualité ciblé
  • Vous travaillez de manière rentable - d'un projet individuel de taille 1 jusqu'à la production en volume

Jumeau numérique

Le jumeau numérique offre de grandes possibilités concernant les étapes manuelles du process ainsi que pour l'automatisation et la numérisation de toutes les étapes du process de construction de panneaux, par exemple le traitement mécanique, la préfabrication de fils, le câblage et l'assemblage de bornes.

Votre bénéfice

EPLAN Pro Panel

  • De la création de schémas de circuit et de plans d'assemblage à l'intégration de la production - réalisez toutes les tâches dans un seul logiciel
  • En fournissant des informations sur les commandes et des documents de fabrication complets, vous réalisez la fabrication automatisée de boîtiers
  • Vous réduisez les délais et les coûts - à un niveau de qualité ciblé
  • Vous travaillez de manière rentable - d'un projet individuel de taille 1 jusqu'à la production en volume
Votre bénéfice

EPLAN Data Portal

  • Trouver rapidement et facilement des données normalisées et applicables au niveau international sur les composants
  • Bénéficier d'un gain de temps évident lors de la planification du projet par rapport aux processus manuels
  • Améliorer la qualité de votre documentation de manière significative

Conception & dimensionnement de l'équipement thermique

Les exigences du client, les conditions ambiantes sur le site d'installation, les composants électrotechniques et leur dissipation de puissance ainsi que le schéma de montage défini du jumeau numérique définissent les conditions cadres pour la configuration et le dimensionnement de la solution de climatisation optimale et la distribution correcte des flux d'air.

Votre bénéfice

EPLAN Pro Panel

  • De la création de schémas de circuit et de plans d'assemblage à l'intégration de la production - réalisez toutes les tâches dans un seul logiciel
  • En fournissant des informations sur les commandes et des documents de fabrication complets, vous réalisez la fabrication automatisée de boîtiers
  • Vous réduisez les délais et les coûts - à un niveau de qualité ciblé
  • Vous travaillez de manière rentable - d'un projet individuel de taille 1 jusqu'à la production en volume
Votre bénéfice

Intégration de la conception thermique

  • Éviter les erreurs de planification grâce à la visualisation des points chauds et des zones d'exclusion dictées par les besoins de ventilation
  • Minimiser les temps d'arrêt et réduire le nombre d'affectations de service
  • Réduire les coûts et améliorer la qualité des process
Votre bénéfice

RiTherm

  • RiTherm prend en charge tous les aspects des calculs complexes pour les besoins de la climatisation
  • Bénéficier d'un gain de temps considérable et d'une meilleure fiabilité
  • Le calcul produit une solution optimale de contrôle du climat
Votre bénéfice

EPLAN Data Portal

  • Trouver rapidement et facilement des données normalisées et applicables au niveau international sur les composants
  • Bénéficier d'un gain de temps évident lors de la planification du projet par rapport aux processus manuels
  • Améliorer la qualité de votre documentation de manière significative
