Fabrication
Industrie 4.0 et automatisation - un gain de productivité important
Un portefeuille complet de solutions Rittal et EPLAN prend en charge toutes les étapes du process de fabrication. Les données du jumeau numérique permettent d'automatiser de nombreux process, notamment l'usinage des panneaux, la fabrication des câbles et la découpe des goulottes de câbles ou des rails de support. Ceci est rendu possible par l'utilisation de normes de données et de communication de données indépendantes du fabricant, ce qui améliore l'interopérabilité entre les différents systèmes.
Rittal vous propose des machines entièrement automatisées vous permettant de traiter individuellement les boîtiers et les armoires pour la construction d'installations. En plus de fournir des prototypes virtuels, le logiciel EPLAN peut également fournir des instructions étape par étape pour le câblage directement sur un poste de travail. De plus, Rittal Automation Systems fournit tout ce qui facilite la construction de panneaux par l'automatisation. Vous profitez ainsi des avantages d'un flux de travail idéal à partir d'une source unique.
Découpage
Le jumeau numérique fournit toutes les données de perçage et de découpe pour préparer les longueurs variables des composants, comme les rails DIN, les rails serre-câbles, les conduits de câbles, et les couvercles de conduits de câbles pour l'assemblage.
Secarex
- Un outillage performant pour un fonctionnement rapide, précis et fiable
- Bénéficier d'un net gain de temps par rapport à la découpe manuelle
- Pas de changement de modèle nécessaire pour les rails de support standards
- L'optimisation des déchets réduit vos coûts de matériel
Modification du panneau de commandes
Sur la base des données de perçage et de fraisage du jumeau numérique, l'adaptation du boîtier et l'usinage mécanique des pièces plates sont automatiquement réalisés par une machine CNC.
Perforex BC
- Travailler 8x plus vite dans l'acier et 20x plus vite dans l'acier inoxydable (par rapport à l'usinage manuel)
- Un Perforex BC est rentabilisé en seulement 2,5 ans environ pour la fabrication d'environ 150 boîtiers par an
- Les commandes d'atelier programmées sont disponibles immédiatement, peuvent être réutilisées et sont faciles à copier et à modifier
Perforex LC
- Augmenter la vitesse de coupe de 20 fois (dans le cas de l'acier inoxydable et par rapport au Perforex BC)
- Usinage sans contact et à faible vibration, sans usure d'outil et avec de faibles émissions sonores
- L'usinage 3D élimine la nécessité de resserrer la pièce
- Augmenter le débit dans un délai plus court et améliorer la compétitivité
Installations mécaniques
Des plans en 2D contenant toutes les informations nécessaires aux travaux d'installation sont générés en fonction de l'emplacement des appareils dans le jumeau numérique.
EPLAN eVIEW
- Mettez vos données à la disposition de toutes les personnes impliquées dans le projet, à n'importe quel stade de la chaîne de valeur
- Visualisez et commentez les changements depuis n'importe où grâce à un navigateur internet
- Une communication et une collaboration simples et sans papier entre différents projets, disciplines et entreprises
Etiquetage des appareils
Les données des étiquettes des appareils du jumeau numérique sont transmises aux imprimantes d'étiquettes, ce qui élimine la saisie, le tri ou l'édition manuel.
Interface EPLAN Electric P8
- Transférer les données via des interfaces standardisées vers les systèmes d'impression d'étiquettes du fabricant de composants
- Aucune saisie, tri ou traitement manuel n'est nécessaire
Fabrication de fils
La création du jumeau numérique comprend, entre autres, la définition des chemins d'installation optimaux des connexions électriques à partir du schéma à l'intérieur du boîtier et la détermination des longueurs nécessaires pour chacune des connexions.
En combinaison avec les spécifications du schéma concernant la couleur, le diamètre, le type de matériau et la préparation de l'extrémité du fil, le jumeau numérique comprend les données nécessaires à l'assemblage manuel et entièrement automatique d'un fil ou d'un câble. Des interfaces standardisées permettent également de fournir directement ces données pour le traitement entièrement automatique du fil.
Terminal de fils
- Pour la fabrication de 300 boîtiers ou plus par an, le terminal de fils sera amorti en 2,5 ans environ
- La production entièrement automatisée garantit une qualité supérieure constante
- Livraison de fils de presse
Machines semi-automatiques
- Accroître l'efficacité des opérations courantes de mise à longueur, de dénudage et de sertissage
- Bénéficier de process plus rapides et d'une précision de répétition exceptionnelle
Câblage
Les informations de câblage dans le jumeau numérique sont utilisées pour visualiser les chemins d'acheminement et les points de connexion nécessaires à l'installation. L'exhaustivité de toutes les informations en liaison avec la visualisation de l'installation et de la situation de connexion permet de câbler le boîtier sans schéma.
EPLAN Smart Wiring
- Travailler sur une base 100% numérique
- La disposition de l'assemblage, l'équipement, les connexions, les types de connexion et les chemins d'acheminement sont affichés de manière compréhensible
- Pour les changements de dernière minute, vous pouvez lancer une comparaison automatique des projets pour vous aider et éviter les erreurs
- Les informations sur le statut facilitent la transmission des projets entre les différents membres du personnel et font du suivi des projets une tâche simple
- Livraison de fils de presse
Essais
Les listes de connexions point à point pour les fils, les câbles, les terminaux et les appareils aident à identifier les défauts potentiels avant la mise en service de l'enceinte.

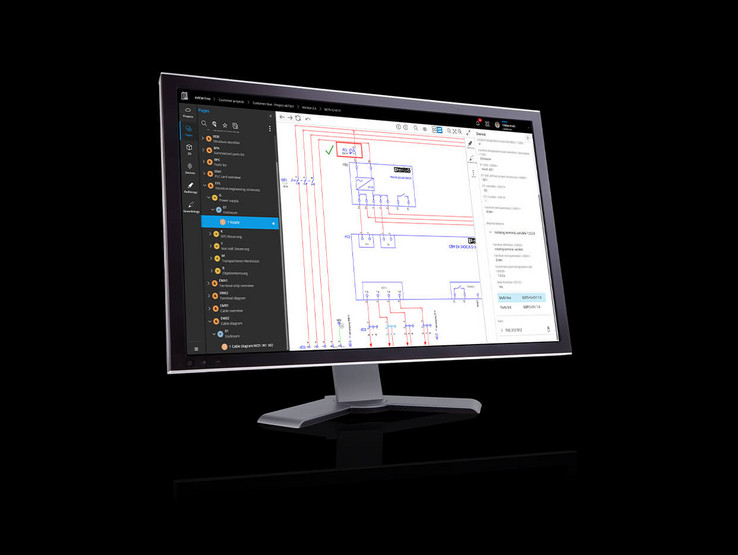

EPLAN eVIEW
- Mettez vos données à la disposition de toutes les personnes impliquées dans le projet, à n'importe quel stade de la chaîne de valeur, sur une base transparente
- Visualisez et commentez les changements depuis n'importe où grâce à un navigateur internet
- Une communication et une collaboration simples et sans papier entre différents projets, disciplines et entreprises
EPLAN Smart Wiring
- Travailler sur une base 100% numérique
- La disposition de l'assemblage, l'équipement, les connexions, les types de connexion et les chemins d'acheminement sont affichés de manière compréhensible
- Pour les changements de dernière minute, vous pouvez lancer une comparaison automatique des projets pour vous aider et éviter les erreurs
- Les informations sur le statut facilitent la transmission des projets entre les différents membres du personnel et font du suivi des projets une tâche simple
- Livraison de fils de presse
