Production automatisée d'armoires électriques:
Du jumeau numérique à l'armoire électrique finie en un temps record
Ne craignez pas le manque de personnel qualifié dans la construction d'armoires électriques : avec le logiciel EPLAN et les machines de fabrication parfaitement adaptées de Rittal, vous économisez efficacement du temps de travail et des ressources. Affectez le personnel qualifié de manière plus ciblée, tandis que les collègues moins expérimentés peuvent eux aussi fabriquer rapidement des armoires électriques.
Où se dirige votre construction d'armoires et de coffrets électriques ?
Entreprenons ce voyage ensemble ! Let’s take the journey together!
Pénurie de personnel qualifié dans la construction d'armoires électriques : des carnets de commande pleins, une charge de travail trop importante ?
Les carnets de commande sont pleins, mais certains postes de travail demeurent vides : dans la construction d'armoires électriques en particulier, il n'est souvent pas facile de trouver du personnel qualifié. Les collaborateurs de longue date ont fort à faire dans leurs activités quotidiennes de montage d'armoires électriques. L'entreprise accepterait volontiers d'autres commandes. Mais entre la mesure des trous de perçage, le sertissage des fils et le câblage selon le schéma électrique, il n'y a tout simplement pas de temps pour d'autres projets. Parallèlement, la pression des clients augmente : Les fabrications en série et les fabrications spéciales en taille de lot 1 doivent être livrées dans les plus brefs délais. La dynamique de la construction électrique peut-elle également être utilisée pour la production d'armoires électriques ?
Les modèles 3D, les systèmes d'assistance et les machines de production accélèrent la fabrication et réduisent le temps de travail.
Votre bureau d'études électriques planifie-t-il des structures d'armoires électriques en 3D ? Dans ce cas, les données du bureau d'études peuvent servir sans problème de spécifications techniques pour les machines de production. Cela permet par exemple de percer des plaques de montage de manière entièrement automatisée ou de découper et de sertir des fils routés en 3D. Mais les modèles 3D, les systèmes d'assistance et les appareils de fabrication sont également utiles pour la production manuelle.
Des moyens d'aide qui facilitent la fabrication manuelle des armoires électriques
- Dériver des plans de fabrication et des listes de coupe pour les chemins de câbles
- Routage 3D pour la détermination des longueurs de fil
- utiliser des appareils tels que des étiqueteuses de composants ou des automates de sertissage
- utiliser des systèmes d'assistance pour le câblage et l'équipement
⇒ Le modèle 3D fournit des listes et des instructions pour la fabrication
Production automatisée d'armoires électriques
- Utiliser un logiciel pour le traitement des commandes et la gestion de la fabrication
- Transfert de données sans faille vers les machines de fabrication
- Utiliser des machines pour la modification automatisée des boîtiers
- Couper, sertir et mettre en faisceau des fils de manière automatisée
⇒ Le modèle 3D est la base de données pour l'utilisation de systèmes de fabrication automatisés
Cabling takes up 49 per cent of manufacturing time
- The schematics take up 320 pages on average
- Based on this, the time required for cabling averages about 54 hours
- This corresponds to 49 per cent of the entire time needed for manufacturing
- Reading these documents alone takes almost 17 hours
These are just a few of the findings of the “Control Cabinet Manufacturing 4.0” study, prepared by the Institute for Control Engineering of Machine Tools and Manufacturing Units at the University of Stuttgart. You can request a copy of the complete publication from EPLAN free of charge.
Ten ways to optimise your panel building processes
Fewer mistakes, more flexible production, shorter lead times and lower costs. What does it take to achieve all of that? Every shopfloor is different. There is no blueprint for the perfect production process, and everything depends on the customers, products, working method and strategy of your company. However, there are several things that every workshop manager in the panel building industry should think about.
Here are ten practical tips to keep in mind for the optimisation of your production process.
L'homme vs. la machine : un gain de temps considérable grâce à la fabrication automatisée d'armoires électriques
Chez le groupe LCA de Grande-Bretagne, le logiciel EPLAN utilisé est directement relié aux systèmes de fabrication de Rittal. Il s'agit notamment du système d'usinage laser 3D Rittal Perforex pour la fabrication d'armoires électriques en tôle d'acier. Cela permet d'automatiser des processus qui étaient auparavant exécutés à la main.
Dans la vidéo, vous verrez comment l'entreprise gagne ainsi beaucoup de temps.
L'homme vs. la machine : un gain de temps considérable grâce à la fabrication automatisée d'armoires électriques
Chez le groupe LCA de Grande-Bretagne, le logiciel EPLAN utilisé est directement relié aux systèmes de fabrication de Rittal. Il s'agit notamment du système d'usinage laser 3D Rittal Perforex pour la fabrication d'armoires électriques en tôle d'acier. Cela permet d'automatiser des processus qui étaient auparavant exécutés à la main.
Dans la vidéo, vous verrez comment l'entreprise gagne ainsi beaucoup de temps.
Conception et fabrication d'armoires électriques : Le jumeau numérique au centre

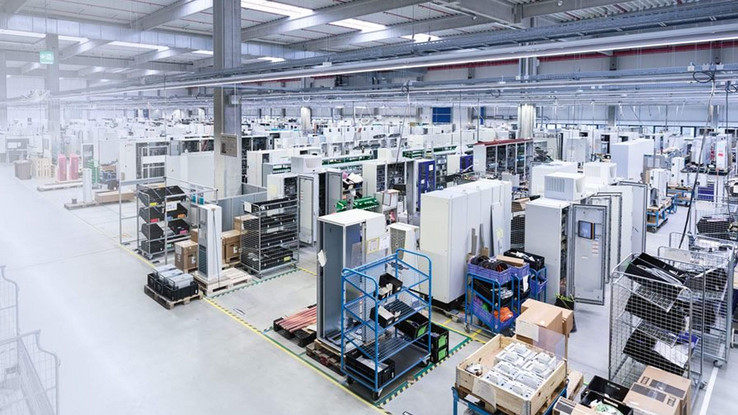

Nul besoin d'une boule de cristal pour jeter un coup d'œil sur la construction de commandes et de tableaux électriques dans un (proche) avenir. Il y a une adresse fixe : L'"usine de technique combinée" (WKC) de Siemens AG se trouve à Chemnitz. Chaque année, le WKC assemble environ 21 000 armoires de commande et quelque 29 000 petits boîtiers - principalement en lot unique - et fait ainsi partie des leaders du marché européen. De la préparation des données clients à la livraison des armoires électriques, l'usine est largement "numérisée de bout en bout". Hans-Peter Kasparick et Mirko Löffler, responsables de la stratégie numérique et de l'ingénierie de fabrication, donnent un aperçu des processus et de la collaboration avec Rittal et EPLAN.
Conception et fabrication d'armoires électriques : Le jumeau numérique au centre
Nul besoin d'une boule de cristal pour jeter un coup d'œil sur la construction de commandes et de tableaux électriques dans un (proche) avenir. Il y a une adresse fixe : L'"usine de technique combinée" (WKC) de Siemens AG se trouve à Chemnitz. Chaque année, le WKC assemble environ 21 000 armoires de commande et quelque 29 000 petits boîtiers - principalement en lot unique - et fait ainsi partie des leaders du marché européen. De la préparation des données clients à la livraison des armoires électriques, l'usine est largement "numérisée de bout en bout". Hans-Peter Kasparick et Mirko Löffler, responsables de la stratégie numérique et de l'ingénierie de fabrication, donnent un aperçu des processus et de la collaboration avec Rittal et EPLAN.
Avec Rittal et EPLAN, utilisez votre élan de la construction électrique pour la construction d'armoires électriques
Tout d'une seule source : Rittal et EPLAN vous fournissent des logiciels, des services, des outils et des installations de fabrication pour toute votre chaîne de valeur dans la construction d'armoires électriques. Les différentes solutions des deux entreprises sœurs sont parfaitement adaptées les unes aux autres. Vous pouvez ainsi utiliser sans problème les données de votre conception électrique avec EPLAN pour l'exploitation des installations de fabrication Rittal pour la construction automatisée d'armoires électriques.
Modification automatisée des boîtiers
Il suffit de placer la plaque de montage pour que l'installation de fabrication réalise automatiquement les perçages et les fraisages de filetage, ainsi que les évidements dans le boîtier. Les données nécessaires à cet effet sont dérivées du modèle 3D de l'armoire électrique créé avec le logiciel EPLAN.
Préparer les fils pour le câblage
Couper les fils, les étiqueter, les sertir, les mettre en faisceau : Tout cela se déroule automatiquement avec le Wire Terminal de Rittal. En se basant sur le prototype virtuel de l'armoire électrique, la préparation des fils peut également commencer parallèlement à la modification du boîtier.
Guider le montage
Le logiciel guide les monteurs pas à pas à travers le câblage manuel et l'équipement des armoires électriques via une tablette ou un écran. Plusieurs collaborateurs peuvent ainsi travailler en équipe, par exemple dans le cadre d'une production en série, ou même sur la même armoire électrique. Le logiciel affiche clairement l'état actuel de l'équipement et du câblage.
Poche virtuelle de l'armoire électrique
Fini les centaines de pages de documentation papier obsolète pendant le fonctionnement des machines et des installations : avec Rittal ePOCKET, vous pouvez partager à tout moment des documentations actuelles sur les machines et les installations et accéder directement par code QR à des armoires électriques Rittal sélectionnées. Cela facilite la maintenance et l'entretien.
Construction de commandes et de tableaux électriques 4.0 avec Rittal et EPLAN
Rittal et EPLAN sont des partenaires solides pour l'ensemble de votre chaîne de valeur dans le domaine de la construction de commandes et de tableaux électriques. Profitez de solutions parfaitement adaptées les unes aux autres et provenant d'un seul et même fournisseur : de la création de schémas électriques et de modèles 3D, en passant par l'approvisionnement en matériel et la fabrication d'armoires électriques, à l'entretien et à la maintenance pendant le fonctionnement de l'installation.
Construction de commandes et de tableaux électriques 4.0 avec Rittal et EPLAN
Rittal et EPLAN sont des partenaires solides pour l'ensemble de votre chaîne de valeur dans le domaine de la construction de commandes et de tableaux électriques. Profitez de solutions parfaitement adaptées les unes aux autres et provenant d'un seul et même fournisseur : de la création de schémas électriques et de modèles 3D, en passant par l'approvisionnement en matériel et la fabrication d'armoires électriques, à l'entretien et à la maintenance pendant le fonctionnement de l'installation.
